JB/T 8944—1999 单级旋片真空泵

JB/T 8944—1999 单级旋片真空泵

Single stage rotary vane vacuum pump

1、范围

JB/T 8944—1999 单级旋片真空泵标准规定了单级旋片真空泵的型式与基本参数，技术要求，抽样及判定方法，试验方法，检验规则，标志、包装、运输和贮存。

本标准适用于单级、油封旋片真空泵（以下简称泵）。

2、引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB 191—1990 包装储运图示标志

GB/T 3163—1993 真空技术 术语

GB/T 13306—1991 标牌

GB/T 13384—1992 机电产品包装 通用技术条件

JB/T 6533—1997 旋片真空泵

JB/T 7266—1994 容积真空泵 性能测量方法

JB/T 7673—1995 真空设备 型号编制方法

JB/T 8106—1999 容积真空泵 噪声测量方法

SH 0528—1992 矿物油型真空泵油

3、定义

本标准采用下列定义。

3.1、抽气速率S

当泵装有标准测试罩并按规定条件工作时，从测试罩流过的气体流量与在测试罩上指定位置测得的平衡压力之比，简称抽速。单位是升/秒（L/s）。（GB/T 3163—1993 中4.5.1）

3.2、几何抽速SN

泵每转理论吸气容积与额定转速的乘积。SN用L/s表示，转速的时间单位为秒（s）。

3.3、极限压力

泵装有标准测试罩并按规定条件工作，在不引入气体正常工作情况下，趋向稳定的最低压力，单位是帕（Pa）。（GB/T 3163—1993中4.5.8）

3.4、水蒸汽允许压力pwo

在标准环境条件下，气镇泵连续工作时，被抽气体中水蒸汽的最高入口压力，单位是帕（Pa）。（GB/T3163—1993中4.5.18）

3.5、水蒸气允许量Cwo

气镇真空泵在标准环境条件下（20℃和101325 Pa）连续运转，并打开气镇阀时，单位时间内抽出最大水蒸气质量流量，单位是克/小时（g/h）。（GB/T 3163—1993 中4.5.17）

3.6、最低启动温度

停泵至少1 h后，在大气压下，泵能启动的最低环境温度（℃）。

4、型式与参本参数

4.1、型式

泵的结构型式是转子偏心地装在泵壳内并与泵壳内表面固定面相切（或相交），在转子内装有二个（或二个以上）旋片，当转子旋转时，旋片沿其径向（或斜向）槽往复滑动且与泵壳内壁始终接触，将泵腔分成几个可变空积。

4.2、基本参数

泵的基本参数应符合表1 规定。

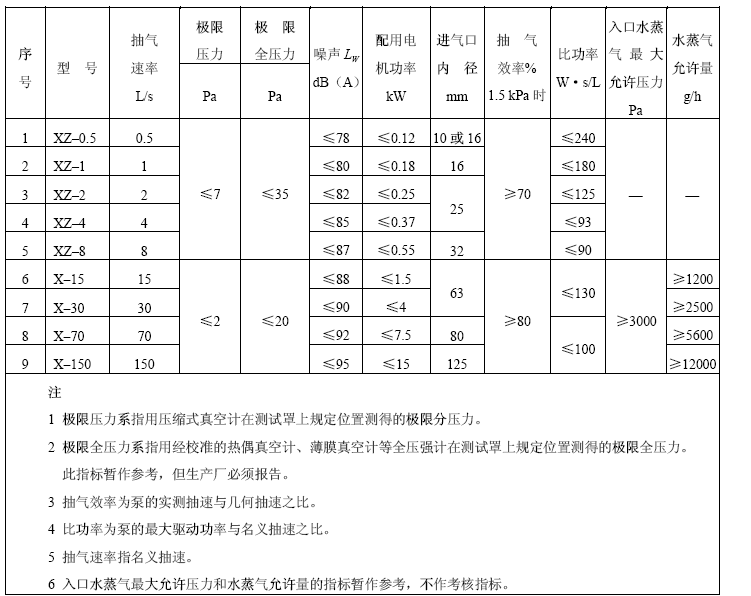

表 1 泵的基本参数
