  产品介绍:


产品名称:WLW型无油立式真空泵


WLW型无油立式真空泵
  一、WLW型无油立式真空泵的产品用途:

  WLW型无油立式真空泵无油(耐腐蚀)立式往复真空泵是W型卧式真空泵的更新换代产品,是获得粗真空的主要设备。由于采用全密封装置,实现了曲轴箱和汽缸的完全隔离;加上活塞环使用了自润滑材料,便实现了先进的无油润滑。由于无污水排放,所以该型真空泵特别适用于化工、医药和食品等行业的真空蒸馏、真空蒸发、真空干燥、真空浓缩、真空浸渍等工艺过程中。


二、WLW型无油立式真空泵的产品特点:

  (1)功率消耗小,节能效果显著;
  (2)占地面积小,工作噪音低;
  (3)气缸采用强制水冷,冷却效果好;
  (4)采用先进的密封结构,杜绝了向外溅油等现象的产生;
  (5)由于各运动部件结构合理,受力均匀,所以使用寿命长;
  (6)如气缸采用不锈钢或四氟内衬或特氟隆、防腐处理,可耐酸、碱、有机溶剂的腐蚀;
  (7)WLW无油真空泵提高了真空清洁度和废气回收等优点,特别适用于食品、制药等行业。

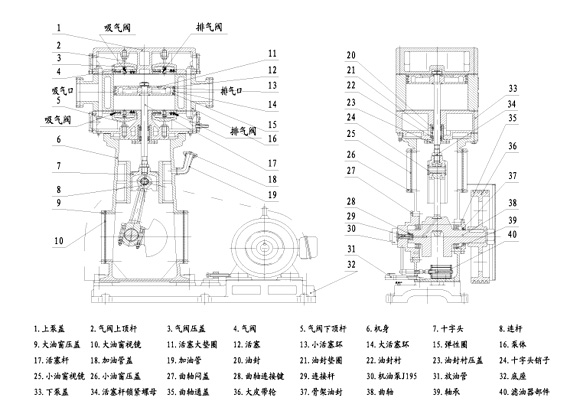

WLW型无油立式真空泵结构图:

WLW型无油立式真空泵结构图:



三、WLW型无油立式真空泵的产品性能及规格:

型号/参数/项目 WLW-50B WLW-70B WLW-100B WLW-150B WLW-200B WLW-300B WLW-400B WLW-600B WLW-1000B
抽气速率L/S(m3/h) 50(180) 70(250) 100(360) 150(540) 200(720) 300(1080) 400(1440) 600(2160) 1000(360
极限压力Torr(kpa) 15(2.0) 15(2.0) 15(2.0) 15(2.0) 15(2.0) 15(2.0) 15(2.0) 15(2.0) 15(2.0)
电动机型号 Y132M1-6 Y132M-4 Y160M-6 Y160L-6 Y180L-6 Y200L2-6 Y225M-6 Y280S-6 Y315M-6
电动机功率(kw) 4 5.5 7.5 11 15 22 30 45 90
吸气通径(mm) ∮50 ∮50 ∮100 ∮125 ∮125 ∮160 ∮160 ∮250 ∮320
排气通径(mm) ∮50 ∮50 ∮100 ∮125 ∮125 ∮160 ∮160 ∮250 ∮320
噪音dB(A) ≤70 ≤70 ≤78 ≤80 ≤80 ≤80 ≤80 ≤80 ≤90
重量含电机(Kg) 500 580 700 900 1000 1500 1700 2500 4500


四、WLW型无油立式真空泵的外形及安装尺寸:
尺寸/型号 WLW-50B WLW-100B WLW-150B WLW-200B WLW-300B WLW-400B WLW-600B WLW-1000B
L 1020 1150 1280 1300 1500 1500 1950 2410
L1 400 485 560 560 660 660 885 955
L2 158 195 245 245 310 310 360 475
B 530 640 680 740 875 875 1050 1850
B1 320 360 450 450 500 500 720 860
B2 207 238 275 275 300 300 465 520
H 1280 1520 1725 1725 2100 2100 2550 2700
H1 1020 1275 1465 1440 1700 1700 2120 2300
∮D 115 170 200 200 230 230 335 425
∮K 90 145 175 175 200 200 310 395
∮Q 50 100 125 125 160 160 250 320
N 4 8 8 8 8 8 8 12
∮d M12 10 12 12 12 12 12 14
∮D1 160 215 245 245 280 280 390 440
∮K1 125 180 210 210 240 240 390 440
∮Q1 50 100 125 125 160 160 250 320
N1 4 8 8 8 8 8 12 12
∮d1 18 18 18 18 22 22 22 22

真空泵类相关产品:2X型旋片式真空泵2XZ型直联真空泵XZ型旋片式真空泵XD型旋片式真空泵WX无油旋片式真空泵SZ型水环式真空泵SK水环真空泵2SK水环真空泵2BA型水环式真空泵2BV水环式真空泵2BE水环真空泵SZB型水环式真空泵SK型直联水环式真空泵ZJ型罗茨真空泵JZJS型真空泵机组JZJBA型真空机组JZJ2B型真空机组JZJWLW型真空机组JSJX型真空泵机组JZP2SP罗茨大气喷射真空机组RPP型全塑水喷射真空泵JZPH罗茨滑阀真空泵机组MH-2型滑阀式真空泵TLZ型离心式真空泵X-150型旋片式真空泵WLW型无油立式真空泵W型往复真空泵H、2H系列滑阀真空泵

2X型旋片式真空泵的订货须知:

一、请提供以下详细数据:①WLW型无油立式真空泵的产品名称与型号②WLW型无油立式真空泵
的真空度要求单位PA或MPA③WLW型无油立式真空泵抽速要求单位L/S或M3/MIN④WLW型无油立式真空泵的使用条件和功况条件⑤WLW型无油立式真空泵的电机功率(KW)⑥WLW型无油立式真空泵的转速(r/min)⑦WLW型无油立式真空泵的电压〔V〕⑧WLW型无油立式真空泵的进出口口径⑨WLW型无油立式真空泵是否带附件,以便我们的为您正确选型。
二、若已经由设计单位选定我公司的WLW型无油立式真空泵的产品型号,请按WLW型无油立式真空泵型号直接向公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们万精泵阀的技术专家为您选型确认。
