一、滑阀真空泵的产品介绍：

　　滑阀真空泵适用于抽吸空气及其它一般性气体，当使用气镇时亦能抽吸含有少量的可凝性气体（如水蒸气）。本公司通过与国外知名企业机构交流合作。研发的新一代2H系列滑阀式真空泵，各项性能超过原（H、MH、1401、KT）等滑阀泵，2H滑阀泵和2X旋片泵相比，耐用高出几十倍。当抽除含氧量过高的、有爆炸性的、对黑色金属有腐蚀的、对真空油起化学反应的、含较多水或尘埃等气体时，请加附加装置（如过滤器、气水分离器、需加1号真空油）。
　　 滑阀真空泵有单级H型、双级2H型，广泛应用于制药、电子、冶炼、陶瓷、航空、实验室等多种场合，真空镀膜、真空干燥、真空脱气、真空浸渍、真空烧结、真空热处理、真空浓缩、真空反应、真空模拟试验等真空作业上。它可单独使用，也可作为罗茨泵、油扩散泵、分子泵等其它高真空泵的前级泵配套使用。
　　特点：
1、经过优化设计配重，振动少，噪声低。
2、轴承密封室单独供油，与泵腔隔开，避免了杂质进入轴承室造成轴承、密封过早损坏。
3、根据用户要求，可附带副油箱，达到冷却真空油分离杂质的作用。
4、除老式H-150外，电机均置于泵的上方，结构紧凑，占地面积少。


(2H-30A)2H型滑阀真空泵	(2H-70A/2H-70AM) 2H型滑阀真空泵	(2H-150A)2H型滑阀真空泵	(H-70A) H型滑阀真空泵	(H-150) H型滑阀真空泵

(H-150S) H型滑阀真空泵	(H-7) H型滑阀真空泵	(H-7) H型滑阀真空泵	(H-8A) H型滑阀真空泵	(1401) H型滑阀真空泵

二、滑阀真空泵的产品性能及规格：

型号 Model	抽气速率 Displacement（L/S)/(m3/h)		极限压力 Ultimate Pressure(pa、torr）		驱动功率 Drive(KW)	进气口径 Inlet Commection (mm)	排气口径 Outlet Commection (mm)	重量 Weight (Kg)
2H-4	4	14.4	6*10-2	4.5*10-4	0.55	32	25	60
2H-8	8	28.8	6*10-2	4.5*10-4	1.1	40	32	100
2H-15	15	54	6*10-2	4.5*10-4	2.2	50	40	140
2H-30	30	108	6*10-2	4.5*10-4	4	80	50	325
2H-50	50	108	6*10-2	4.5*10-4	5.5	80	50	610
2H-70	70	252	6*10-2	4.5*10-4	5.5/7.5	80	50	630
2H-100	100	360	6*10-2	4.5*10-4	7.5/11	100	80	850
2H-150	150	540	6*10-2	4.5*10-4	15	125	100	1100
2H-220	220	792	6*10-2	4.5*10-4	18.5	160	125	1320
2H-300	300	1080	6*10-2	4.5*10-4	30	200	100	1950
H-150	150	540	1.3	1*10-2	11	100	80	870
H-300	300	1080	1.3	1*10-2	22	200	100	1550
H-600	600	2160	1.3	1*10-2	55	250	150	3300
1401	54	194.4	1.3	1*10-2	5.5	75	50	450

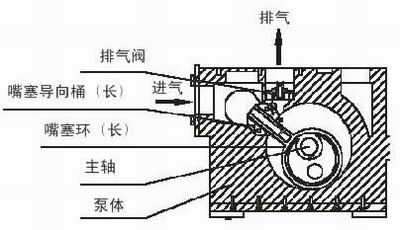

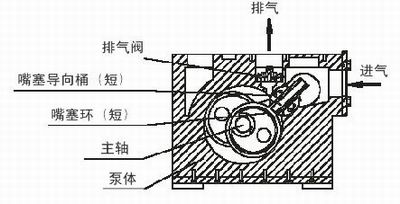

三、滑阀真空泵的工作原理图：

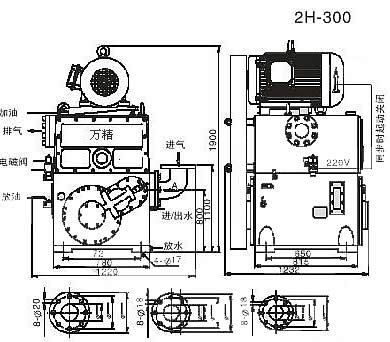

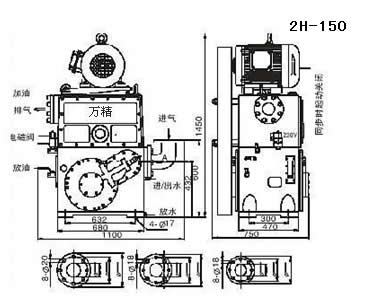

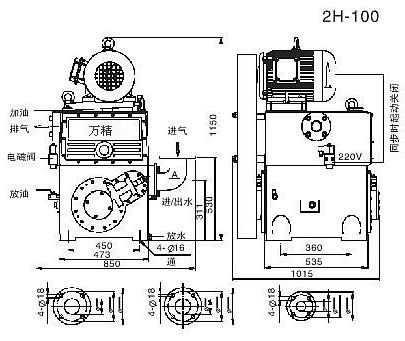

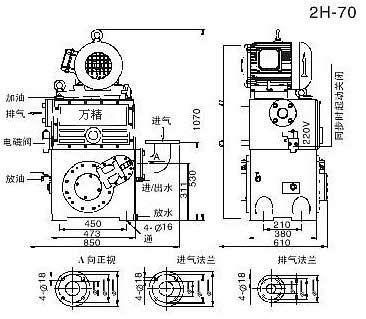

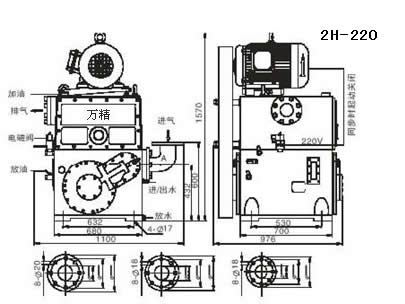

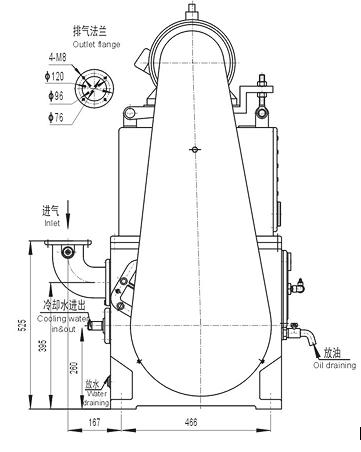

四、滑阀真空泵的外形安装尺寸：
