一、JZP2SP罗茨大气喷射水环真空机组结构及特点：
罗茨大气喷射水环真空机组是由罗茨泵，大气喷射泵及双级水环泵串联组成，广泛应用于制药，化工行业中的真空蒸馏，物料脱水，以及电工行业的真空浸渍，煤油气相干燥，粉未冶金烧结，食品工业冷冻干燥等工艺中。
特点：
极限真空较高，在低压力下有较大抽速。
大气喷射泵以空气作为动力，不消耗功率，节约能源。
有了大气喷射泵，降低了罗茨泵出口压力，减轻了罗茨泵工作负载，使罗茨泵长期工作不发热。
根据用户不同需求，有以下方案可供选择。

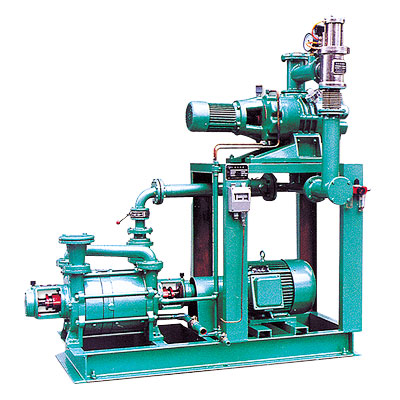

单罗茨—大气喷射—双级水环泵

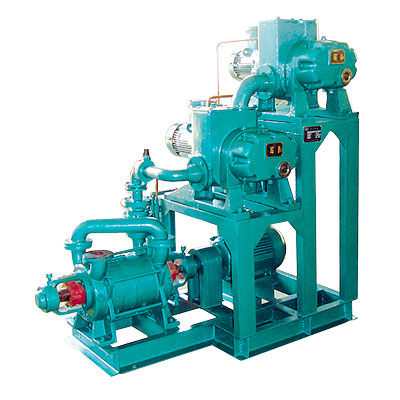

双罗茨—大气喷射—双级水环泵
|
|

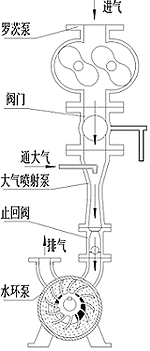

罗茨大气喷身水环真空机组示意图 |

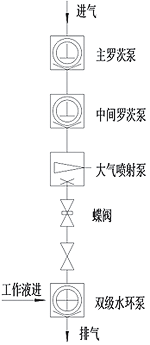

双罗茨大气喷射双级水环真空机组系统原理图 |
二、单罗茨大气喷射双级水环真空机组主要性能参数：
型号
|
泵型号 |
抽气速率
(L/s) |
极限压力
(Pa) |
进气口径
(mm) |
排气口径
(mm) |
配用功率(kw) |
主泵 |
大气喷射泵 |
前级泵 |
主泵 |
前级泵 |
JZP2S35P |
ZJP150 |
PQ3 |
2SK3 |
150 |
40 |
100 |
50 |
3 |
7.5 |
JZP2S31P |
ZJP150 |
PQ6 |
2SK6 |
150 |
100 |
50 |
3 |
11 |
JZP2S43P |
ZJP300 |
PQ6 |
2SK6 |
300 |
150 |
50 |
4 |
11 |
JZP2S41P |
ZJP300 |
PQ12 |
2SK12 |
300 |
150 |
80 |
4 |
22 |
JZP2S53P |
ZJP600 |
PQ12 |
2SK12 |
600 |
200 |
80 |
7.5 |
22 |
三、双罗茨大气喷射双级水环真空机组主要性能参数表：
型号
|
泵型号 |
抽气速率
(L/s) |
极限压力
(Pa) |
进气口径
(mm) |
排气口径
(mm) |
配用功率(kw) |
主泵 |
中间泵 |
中间泵 |
前级泵 |
主泵 |
中间泵 |
前级泵 |
JZP2S321P |
ZJP150 |
ZJP70 |
PQ3 |
2SK3 |
150 |
2 |
100 |
50 |
3 |
1.5 |
7.5 |
JZP2S441P |
ZJP300 |
ZJP70 |
PQ3 |
2SK3 |
300 |
150 |
50 |
4 |
1.5 |
7.5 |
JZP2S421P |
ZJP300 |
ZJP150 |
PQ6 |
2SK6 |
300 |
150 |
50 |
4 |
3 |
11 |
JZP2S541P |
ZJP600 |
ZJP150 |
PQ6 |
2SK6 |
600 |
200 |
50 |
7.5 |
3 |
11 |
JZP2S521P |
ZJP600 |
ZJP300 |
PQ12 |
2SK12 |
600 |
200 |
80 |
7.5 |
4 |
22 |
| JZP2S641P |
ZJP1200 |
ZJP300 |
PQ12 |
2SK12 |
1200 |
250 |
80 |
11 |
4 |
22 |
| JZP2S731P |
ZJP1800 |
ZJP600 |
PQ25 |
2SK25 |
1800 |
250 |
100 |
15 |
7.5 |
25 |
说明：机组型号中， 2S —代表双级水环泵， P －代表大气喷射泵。 |
